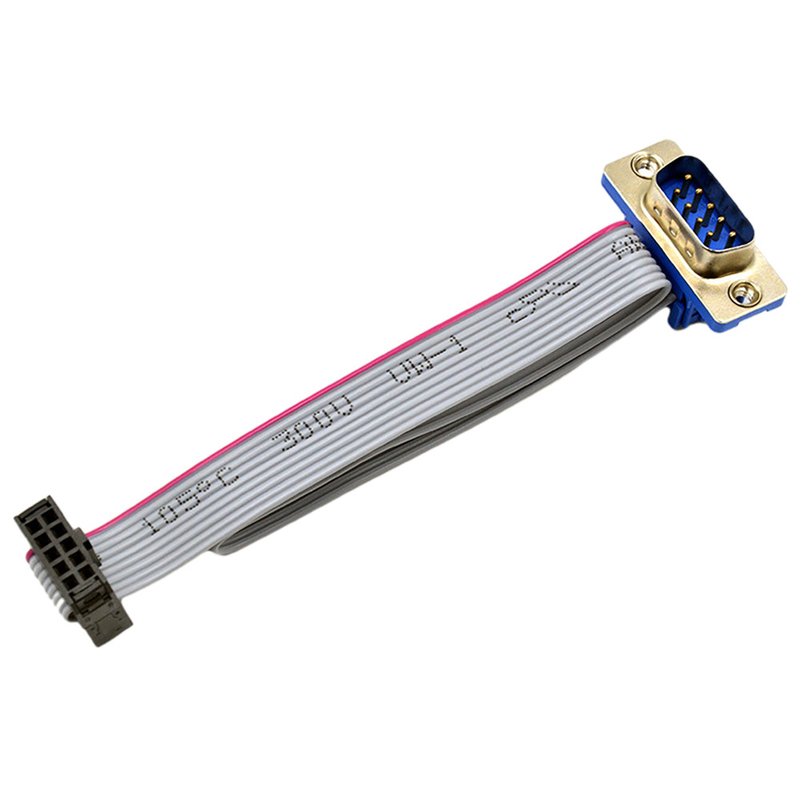

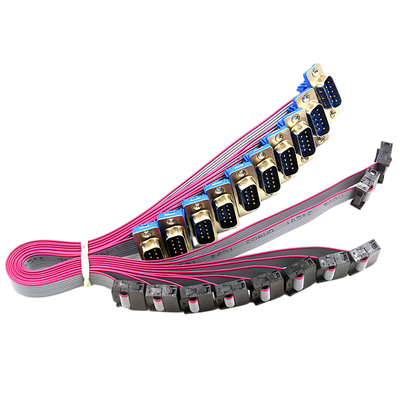

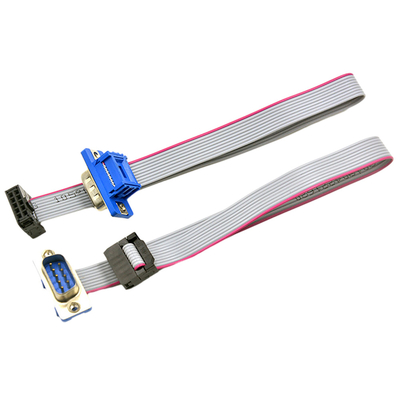

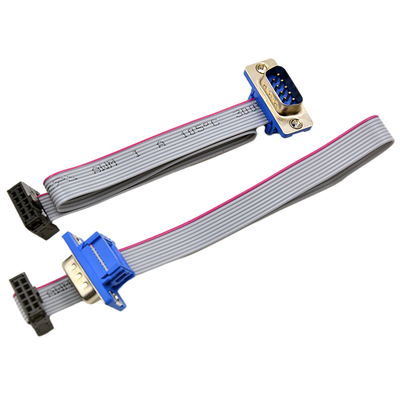

OEM 2.54 Mm Pitch Ribbon Cable IDC DB9 Male Female Untuk Pemasangan Panel

Deskripsi Produk:

Majelis Kabel IDC adalah solusi sempurna untuk kebutuhan kabel dan kabel Anda.Dengan pitch 2,54mm, rakitan kabel ini dirancang untuk transmisi data berkecepatan tinggi dan menampilkan Insulation Displacement Connector (IDC) yang memastikan koneksi yang andal dan aman dalam aplikasi.Rakitan Kabel IDC kami dibuat dengan kombinasi Kabel Pita Datar dan bahan konduktor seperti Tembaga OFC, Tembaga Murni, dan Tembaga Berlapis Timah, dengan opsi pengukur kawat mulai dari AWG32# hingga AWG28#.Kisaran suhu -25 ℃ ~ + 85 ℃, menjadikannya ideal untuk berbagai aplikasi.Rakitan Kabel IDC kami sangat cocok untuk aplikasi komersial dan industri dan menyediakan cara yang efisien untuk menghubungkan perangkat elektronik.

Fitur:

• Nama Produk: Rakitan kabel IDC
• Bahan isolasi: Silikon, PVC, HDPE.,TPE, , dll.
• Jenis kabel: UL2651, UL2464, UL2468
• Jenis konektor: Konektor Pemindahan Isolasi
• Panjang kabel: minimal 50mm
• Sertifikasi: UL, RoHS, REACH
• kabel UL2464
• Jarak 2,54mm
• Konektor perpindahan isolasi

Aplikasi:

Konektor dan konektor banyak digunakan di berbagai komputer, instrumen, mesin, peralatan, mobil, TV berwarna, dan AC.Selain itu, mereka dapat ditemukan di layar LED, DVD, dan VCD.

Mereka menyediakan cara yang andal dan hemat biaya untuk menggabungkan dua komponen, menghubungkan sirkuit dan sistem, sambil memastikan transmisi sinyal digital atau analog.

Untuk pengoperasian yang cepat, bebas kesalahan, dan kinerja tahan lama, pemilihan konektor yang tepat sangatlah penting.

Penting untuk memilih konektor untuk aplikasi khusus mereka, karena mereka bervariasi dalam ukuran dan jenis sesuai dengan perangkat yang digunakan.

Parameter teknik:

Jenis kabel pipih berwarna abu-abu dengan tepi merah dan pencetakan.Warna lain yang tersedia adalah hitam, kuning, dan merah dan dapat disesuaikan.Muncul dengan jarak garis 1,27mm dan spesifikasi kabel 28AWG.Bahan struktur kawat tembaga pertama-tama disepuh dan kemudian kawat tembaga kaleng dipilin.

Konduktor kawat inti tembaga berukuran 7/0,12mm, meskipun ukuran lain seperti 7/0,08mm, 7/0,09mm, 7/0,1mm, 7/0,16mm, dan 7/0,2mm dengan 7 helai kawat tembaga juga tersedia. tersedia.Pengemasan dilakukan dalam bundel 10 buah, dikemas dan dikemas, dengan total 250 kaki/76,5M atau 500 kaki/153M.Diameter konduktor adalah 0,12 ± 0,005 mm, dan tingkat perpanjangan konduktor adalah 18% ke atas.Luas penampang konduktornya adalah 0,36mm2, dengan jarak terdampar konduktor 10,7mm.

Ketebalan insulasi minimum 0,10 mm dan rata-rata 0,23 mm.Ketebalan diameter kawat adalah 0,9 ± 0,05 mm, dan insulasi 100,00% dalam hal perpanjangan.Kekuatan tarik isolator adalah 1,066Kg/m², dengan uji percikan 3,0KV/0,15SPC dan tegangan tahan 2KV 10mA/.Resistansi konduktor ≤ 237 ohm/RM dan resistansi isolasi ≥ 100m ohm/RM.Kapasitansinya adalah 40PF/M, dan impedansinya adalah 100 ohm.Suhu kerja adalah -40 °C hingga +105 °C, dan penutup insulasi adalah PVC 45P (RoHS) 8058 abu-abu yang ramah lingkungan.

Dalam hal persyaratan pengujian, tampilan harus bagus tanpa cacat injeksi pada bagian plastik, dan bagian logam tidak boleh memiliki goresan, deformasi, dll. Performa on-off harus memenuhi persyaratan yang ditentukan.

Kustomisasi:

Layanan yang disesuaikan untuk produk, rakitan kabel IDC, dari RCH, model IDC001, berasal dari Kota Dongguan, China, bersertifikat dengan IATF16949 dan ISO9001.Kuantitas pesanan minimum adalah 500 buah, harga berkisar dari USD0,05 hingga USD5,0 per buah.100 buah dikemas dalam setiap tas.Waktu pengiriman adalah dalam 2 sampai 4 minggu.Opsi pembayaran termasuk TT, Paypal, dan Western Union.Kemampuan suplai adalah 100K buah per minggu.Ukuran nada yang tersedia adalah 0,8 mm, 1,0 mm, 1,27 mm, 2,0 mm, 2,50 mm, 2,54 mm, dan 3,96 mm.Kisaran suhu -25 ℃ ~ + 85 ℃.Konduktor dapat berupa Tembaga OFC, Tembaga Murni, atau Tembaga Berlapis Timah, dan bahan insulasi meliputi Silikon, PVC, HDPE, TPE, dan .Penekanan khusus ada pada kabel pipih, kabel UL2464, dan kabel UL2468.

Kami dapat memproduksi serangkaian rakitan kabel harness kawat:
1. Otomotif, Sepeda Motor, Bus, Sepeda, Rakitan kabel kawat truk
2. Kabel listrik dan kawat harness
3.Audio, Video, kabel Radio dan kabel harness iso
4. Harness kabel kawat industri
5. Harness kawat alat rumah tangga
6. Kawat sekering, harness kawat mesin permainan
7.Power, LVD, RCA Datar, kabel USB
8.Kontrol dan rakitan kabel kabel panel
9. Kabel dan harness peralatan medis
10. Pesawat model wire harness

Dukungan dan Layanan:

Kami menyediakan dukungan teknis dan layanan untuk Rakitan Kabel IDC kami.Tim teknisi berpengalaman kami tersedia untuk menjawab pertanyaan tentang pemasangan, pemeliharaan, dan pemecahan masalah.Kami juga menyediakan layanan rekayasa khusus termasuk desain dan pembuatan rakitan khusus.

Tim dukungan teknis kami tersedia 24/7 untuk menjawab pertanyaan Anda dan memberikan panduan.Kami memiliki database besar informasi produk dan panduan pemecahan masalah untuk membantu Anda menyelesaikan pekerjaan.Kami juga menyediakan sesi pelatihan tentang produk dan layanan kami.

Tim layanan kami menyediakan layanan perbaikan dan pemeliharaan di tempat.Kami juga menawarkan rangkaian lengkap layanan instalasi, pengujian, dan sertifikasi.Kami memiliki keahlian untuk memastikan sistem Anda berjalan pada kinerja yang optimal.

Pengepakan dan Pengiriman:

Pengemasan dan Pengiriman untuk rakitan kabel IDC:

Rakitan kabel IDC akan dikemas dalam kantong plastik tersegel, dilindungi dengan bahan tahan goncangan, dan kemudian ditempatkan dengan aman di dalam kotak karton bergelombang.Kotak akan diberi label dengan deskripsi produk, nomor lot, dan kuantitas.Kotak-kotak itu kemudian akan disegel dengan pengikat plastik atau logam atau pembungkus menyusut.

Kotak akan dikirim melalui darat, udara, atau laut, tergantung pada kebutuhan pelanggan.Pengiriman akan dilakukan dengan operator yang memiliki reputasi baik.Informasi pelacakan akan diberikan kepada pelanggan untuk melacak kiriman.
